Подробная информация о продукте:
|
|
| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | HILINK |
| Сертификация: | CE FCC RoHS |
| Номер модели: | HL-QSFP-DD-SR8 |
|
Оплата и доставка Условия:
|
|
| Количество мин заказа: | 1PC |
| Цена: | Negotiable |
| Упаковывая детали: | Упаковка волдыря |
| Время доставки: | 3-5 рабочие дни |
| Условия оплаты: | T/T, западное соединение, MoneyGram, PayPal |
| Поставка способности: | 100PCS в день |
|
Подробная информация |
|||
| Название продукта: | DD 400G SR8 QSFP | Разбивочная длина волны: | 850 nm |
|---|---|---|---|
| Сила Tx: | -6~4 dBm | Расстояние достигаемости: | 70~100M |
| Соединитель: | MPO-16 | Электропитание: | 3.3v |
| Расход энергии: | 10W (типичное) | DDM: | Поддержанный |
| Высокий свет: | Оптически оптическое волокно модуля приемопередатчика,модуль приемопередатчика 400G SR8 оптически,модуль приемопередатчика 850nm MPO-16 оптически |
||
Характер продукции

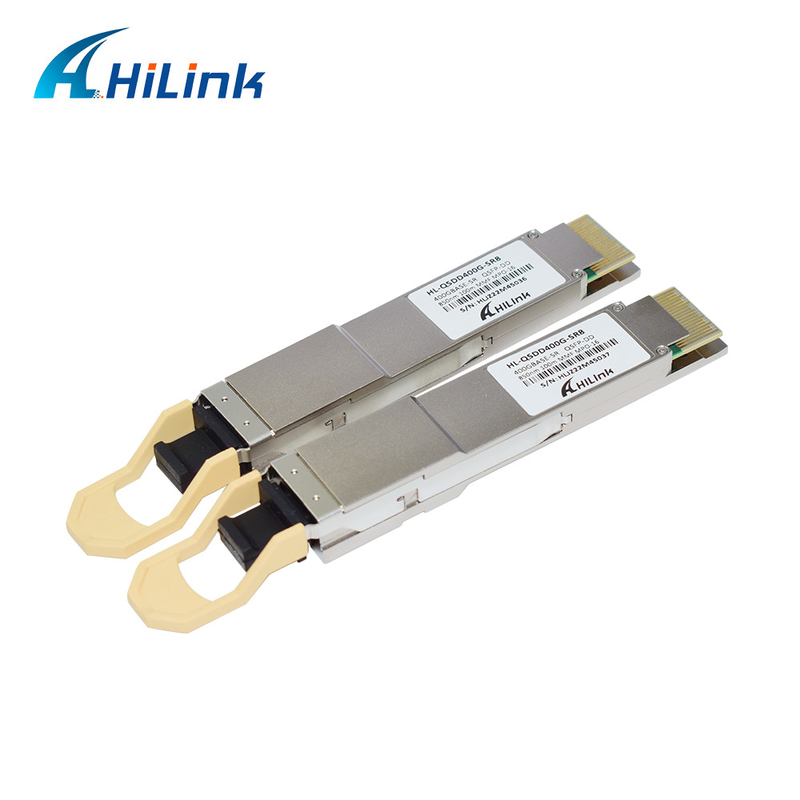

Приемопередатчик 100M MMF 850nm MPO-16 оптического волокна DD 400G SR8 QSFP
Этот продукт форм-фактор параллельного квадрацикла 400Gb/s небольшой Pluggable--двойной модуль плотности (QSFP-DD) оптически. Он обеспечивает увеличенные гаван сбережения плотности и общей стоимости системы. Модуль QSFP-DD дуплексный оптически предлагает независимого 8 для того чтобы передать и получить каналы, каждое способное на деятельности 53.125Gb/s для тарифа итоговых данных 400Gb/s на 100 метрах многорежимного волокна OM3.
Особенности
QSFP-DD MSA уступчивое
8 параллельных майн на длине волны центра 850nm
Уступчивый к спецификации IEEE 802.3bs
Передача до 100m на многорежимное волокно (MMF) OM3 с FEC
Работая температура случая: 0℃ к 70℃
электрический интерфейс 8x53.125Gb/s (400GAUI-8)
Тариф данных 53.125Gbps (PAM4) в канал.
Максимальный расход энергии 12W
Соединитель MPO-16
RoHS уступчивое
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | REF. | ||
| Передатчик | ||||||||
|
Разбивочная длина волны |
λ |
840 | 860 | nm | ||||
|
Спектральная ширина – RMS |
Δλ |
0,6 | nm | |||||
|
Сила среднего старта оптически, каждая майна |
СОКРАЩАЙТЕ | -6 | 4 | dBm | ||||
|
Оптически амплитуда модуляции, каждая майна |
OMA | -4 | 3 | dBm | ||||
|
Сила старта в OMA минус TDEC |
-5,9 | dBm | ||||||
|
Закрытие глаза передатчика и рассеивания (TDECQ), каждая майна |
TDECQ | 4,9 | dB | |||||
|
Коэффициент вымирания |
ER | 3 | dB | |||||
|
Средняя сила старта передатчика, каждой майны |
-30 | dBm | ||||||
|
Оптически допуск возвращенной потери |
12 | dB | ||||||
|
Обведенный поток |
≥ 86% @ 19um, ≤ 30% на 4.5um |
|||||||
| Приемник | ||||||||
| Разбивочная длина волны | λ | 840 | 860 | nm | ||||
| Порог повреждения | THd | 5 | dBm | |||||
|
Средняя мощность на входном сигнале приемника, каждой майне |
-7,9 | 4 | dBm | 1 | ||||
|
Получите силу, каждую майну (OMA) |
- | 3 | dBm | |||||
|
Отражение приемника |
-12 | dB | ||||||
|
Чувствительность приемника (OMAouter) |
|
См. Eq. 3 | dBm | 2,3 | ||||
|
Усиленная чувствительность приемника в OMA |
-3 | dBm | 4 | |||||
|
Условия усиленного теста чувствительности приемника |
||||||||
|
Усиленное закрытие глаза (SECQ), майна под тестом |
dB | |||||||
|
OMA каждой майны агрессора |
0,5 | dBm | ||||||
Примечание
1. Среднее получает силу, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Полученная сила под этим значением не может быть уступчива; однако, значение над этим не обеспечивает соответствие.
2. Чувствительность приемника информативна и определена для передатчика со значением dB до 4,9 SECQ.
3. Уравнение 3: RS= Макс (- 6, SECQ-7.9) (dBm), где
RS чувствительность приемника, SECQ SECQ передатчика используемого для того чтобы измерить чувствительность приемника
4. Измеренный с сигналом теста прилегания на TP3 для BER 2,4 E-4
Применения
Соединение центра данных
локальные сети 400G
Соединения Infiniband
Корпоративные сети
Совместимость
Совместимость 100% приемопередатчика Hilink оптически: Cisco, Huawei, Ciena, H3C, HP, крайность, плавильня, парча, D-связь, Alcatel, Mikrotik, Finisar, Netgear, Nortel, можжевельник, Ruijie, Zyxel, etc.
Фото деталей
Преимущество Hilink
1. Hilink установить в 2007, специализирует в этом поле с вокруг 10-летним опытом.
2." кредит лежит в основу, качество первое», все наши продукты ново, мы никогда не использует подержанные компоненты.
3. Наши продукты совместимы с Cisco, Huawei, Ciena, H3C, HP, крайностью, плавильней, парчой, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, можжевельник, Ruijie, Zyxel, etc.
4. Мы обеспечиваем 3 лет гарантии для всех наших продуктов от даты пересылки.
5. Весь из наших продуктов получают через CE, ROHS, FCC.
6. Мы также обеспечиваем WDM DWDM CWDM с оптически решениями.
вопросы и ответы
1. Могу я иметь заказ образца? Что ваше MOQ?
Заказ образца поддержан для испытывать качество товаров. 1 часть MOQ.
Смешанные образцы приемлемы.
2. Что время выполнения?
через 1-3 дней после получать оплату для регулярных товаров мы нормально держа в запасе;
Для большого количества, вы получите поддержку и детали от вашего представителя по сбыту HilinkTech.
3. Что грузя путь и сколько времени период?
DHL, UPS, Federal Express или TNT будут приняты согласно вашему варианту. Прибытие нормально принимает 3-5 дней.
4. Что ваша гарантия?
3-летняя гарантия. Вы получите поддержку, замену или возмещение метода.
