Подробная информация о продукте:
|
|
| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | HILINK |
| Сертификация: | CE FCC Rohs |
| Номер модели: | 10G-ZR-1550-120km |
|
Оплата и доставка Условия:
|
|
| Количество мин заказа: | 1PCS |
| Цена: | Negotiable |
| Упаковывая детали: | Волдырь упаковывая, поднос 10pcs/ |
| Время доставки: | 1-3 дней |
| Условия оплаты: | Т/Т, Вестерн Юнион |
|
Подробная информация |
|||
| Тариф данных: | 10Gbps | Длина волны nm: | 1550nm |
|---|---|---|---|
| Расстояние передачи: | 120km SMF | Соединитель: | Дуплекс ЖК |
| DDM: | да | Гарантия: | 3 лет |
| Высокий свет: | модуль приемопередатчика 120km SMF оптически,Модуль приемопередатчика DDM SFP+ оптически,Двухшпиндельный приемопередатчик волокна LC Sfp |
||
Характер продукции

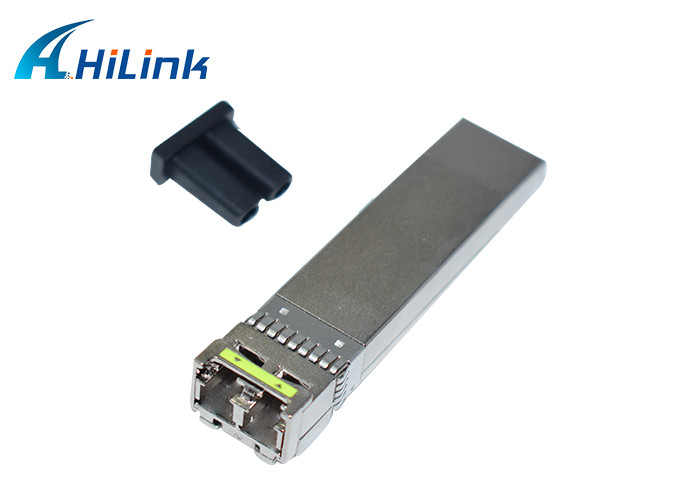

Модуль приемопередатчика волокна SMF 10G-ZR-120Km SFP+ 120KM LC 1550nm оптически
Особенности:
допуск рассеивания 0 до +2400 ps/nm (достигаемость ~120km без компенсации рассеивания)
Поддерживает 9,95 к битовым скоростям 11.3Gb/s

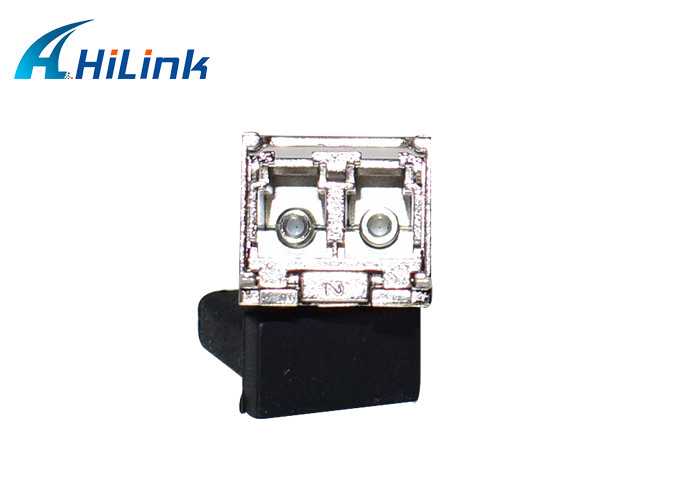

Двухшпиндельный соединитель LC
1550nm охладило передатчик CML, фотодетектор APD
Связи до 120km SMF
Электропитание: +3.3V
Расход энергии<1>
Диапазон температур: 0~ 70°C
Применение:
Локальные сети 10GBASE-ZR/ZW
SONET OC-192/SDH
канал волокна 10G
Генерал
HLPG120D HILINK очень компактный оптически модуль приемопередатчика 10Gb/s для серийных коммуникационных программ оптической связи на 10Gb/s. HLPG120D преобразовывает серийный электрический поток данных 10Gb/s к оптически выходному сигналу 10Gb/s и оптически входному сигналу 10Gb/s к серийным электрическим потокам данных 10Gb/s. Высокоскоростной электрический интерфейс 10Gb/s полно уступчив со спецификацией SFI.
Оптически параметры (ВЕРХНИЕ = VCC = 3,135 до 3,465 вольты°C 0 до 70,)
| Параметр | Символ | MIN. | Типичный | Максимальный. | Блок | Примечание |
| Раздел передатчика: | ||||||
| Разбивочная длина волны | λt | 1530 | 1550 | 1565 | nm | |
| спектральная ширина | △λ | 0,3 | nm | |||
| Средняя оптически сила | Pavg | 0 | +5 | dBm | 1 | |
| Оптически сила OMA | Poma | -2,1 | dBm | |||
| Лазер с силы | Poff | -30 | dBm | |||
| Коэффициент вымирания | ER | 8,2 | dB | |||
| Штраф рассеивания передатчика | TDP | 3,0 | dB | 2 | ||
| Относительный шум интенсивности | Rin | -128 | dB/Hz | 3 | ||
| Оптически допуск возвращенной потери | 21 | dB | ||||
| Раздел приемника: | ||||||
| Разбивочная длина волны | λr | 1260 | 1600 | nm | ||
| Чувствительность приемника | Сенатор | -24 | dBm | 4 | ||
| Лос утверждает | LOSA | -34 | - | dBm | ||
| Десерт Лос | LOSD | -24 | dBm | |||
| Гистерезис Лос | LOSH | 0,5 | dB | |||
| Перегрузка | Sat | -7 | dBm | 5 | ||
| Отражение приемника | Rrx | -26 | dB | |||
Примечание:
1. Диаграммы средней мощности информативны только, в IEEE802.3ae.
2. Диаграмма TWDP требует, что доска хозяина будет SFF-8431compliant. TWDP высчитано используя код Matlab обеспечило в статье 68.6.6.2 IEEE802.3ae.
3. отражение 12dB.
4. Условия усиленных тестов приемника в IEEE802.3ae. Испытание CSRS требует, что доска хозяина будет SFF-8431 уступчивыми.
5. Перегрузка приемника определенная в OMA и под худшим всесторонним усиленным состоянием.
Механические размеры
