Место происхождения:
Гуандун, Китай
Фирменное наименование:
Hilink
Сертификация:
CE Rohs
Номер модели:
100 Г КСФП28 СВДМ4
Модули приемопередатчика 100G QSFP28 SWDM4 конструированы для пользы в связях локальных сетей 100G над двухшпиндельным многорежимным волокном. 4 каналы/майны в 850-940nm регионе @ 25.78Gbps для того чтобы транспортировать сигнал локальных сетей. Функции диагностик цифров доступны через интерфейс I2C, как определено QSFP28 MSA.
Особенности
Уступчивый с QSFP28 MSA
Уступчивый с SWDM MSA
Уступчивый с IEEE802.3bm CAUI-4
Горяч-pluggable форм-фактор QSFP28
передатчик 4x25Gb/s 850mm основанный на VCSEL
Битовая скорость поддержек 103.1Gbps агрегатная
Диссипация силы<3>
Максимальная длина связи 150m на многорежимном волокне OM5
Диапазон температур случая 0°C к 70°C
Двухшпиндельные штепсельные розетки LC
Электрический интерфейс CAUI-4
RoHS уступчивое
Применения
локальные сети 100G над дуплексом MMF
Оптически характеристики
| Сигнализировать тариф, каждая майна | 25.78125±100ppm | Gb/s | ||||
|
Диапазон длины волны майны |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Формат модуляции | NRZ | |||||
| Разница в силе старта между всеми 2 майнами | 4,5 | dBm | ||||
| Ширина RMS спектральная | 0,59 | nm | 1 | |||
| Оптически амплитуда модуляции (OMA), каждая майна | -5,5 | 3 | dBm | 2 | ||
| Средняя сила старта согласно с майна @ TX с государства | -30 | dBm | ||||
|
Сила старта в OMA минус TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Закрытие глаза передатчика и рассеивания |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
dB |
3 |
||
| Коэффициент вымирания | 2 | dB | ||||
| Оптически допуск возвращенной потери | 12 | dB | ||||
| Обведенный поток |
≥86% на 19 um ≤30% на 4,5 um |
4 | ||||
|
Определение маски глаза передатчика {X1, X2, X3, Y1, Y2 Y3} Коэффициент удара 1.5x10-3 ударяет в образец |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Примечания: 1. Ширина RMS спектральная стандартное отклонение спектра. 2. Нормативное самое низкое значение OMA для уступчивого передатчика „сила старта в OMA минус TDEC, каждая майна (минута)“ плюс натуральная величина „TDEC“, но со значением по крайней мере „OMA, по каждому майна (минута)“. 3. TDEC высчитано от измеренного TDECm используя методы в 3,6. TDECm измерено после метода в статье 95.8.5 IEEE 802,3 используя приемник ссылки ширины полосы частот 12,6 GHz для всех майн. 4. Если измерено в тип A1a.2 или тип волокно A1a.3 50 um в соответствии с IEC 61280-1-4. |
||||||

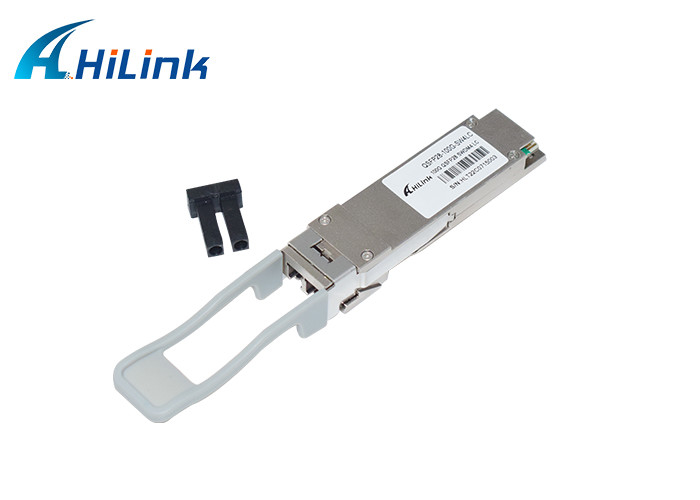

Реальное изображение
Пакет & доставка
Международный выразите: DHL, Federal Express, EMS, TNT, UPS и так далее. Он принимает 3-7 дней.
Наше обслуживание
Заказ OEM/ODM доступен
Мы обещаем что все разрекламированные оптически модули совершенно новы и совершенно никогда не использовать старые и приведенные материалы. Все оптически модули через функциональный тест и тест вызревания. Мы обеспечиваем 3 лет гарантии для всех оптически приемопередатчиков от даты пересылки.
