Место происхождения:
Гуандун, Китай
Фирменное наименование:
HILINK
Сертификация:
CE FCC RoHS
Номер модели:
HL-QSFP-DD-DR4
видео
видео

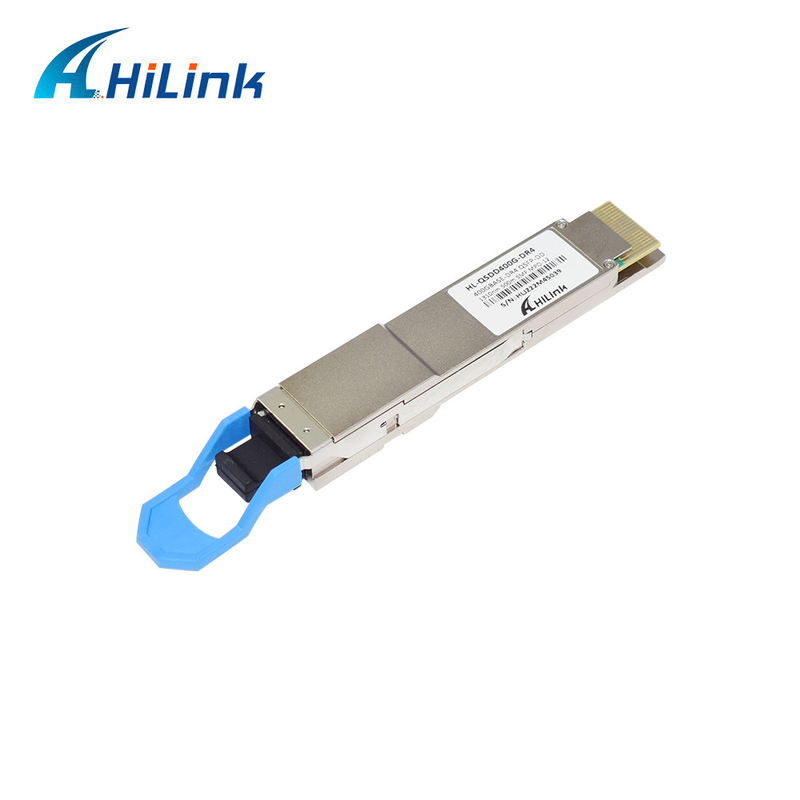

Приемопередатчик 500M SMF 1310nm MPO-12 оптического волокна DD 400G DR4 PAM4 QSFP
Этот продукт модуль плотности небольшого форм-фактора квадрацикла 400Gb/s Pluggable-двойной (QSFP-DD) оптически конструированный для коммуникационных программ оптической связи 500M. Модуль преобразовывает 8 каналов (PAM4) электрических входных данных 50Gb/s до 4 канала параллельных оптически сигналов, каждое способного на деятельности 100Gb/s для тарифа итоговых данных 400Gb/s. обратно, на стороне приемника, модуль преобразовывает 4 канала параллельных оптически сигналов 100Gb/s каждый канал для тарифа итоговых данных 400Gb/s в 8 каналов (PAM4) электрических данных об объеме продукции 50Gb/s.
Особенности
Оптически характеристики
| Параметр | Символ | Минута | Тип | Макс | Блок | REF. | ||
| Передатчик | ||||||||
|
Тариф данных, каждая майна |
53.125±100 ppm |
GBd | ||||||
|
Формат модуляции |
PAM4 | |||||||
|
Линия длины волны |
λ |
1304,5 |
1311 |
1317,5 |
nm | |||
|
Средняя сила старта, каждая майна |
-2,9 | 4 | dBm | |||||
|
Оптически амплитуда модуляции (OMA), каждая майна |
-0,8 | 4,2 | dBm | |||||
|
коэффициент подавления Сторон-режима |
SMSR | 30 | dB | |||||
|
Сила старта в OMA минус TDECQ, каждая майна |
TDECQ | -2,2 | dBm | |||||
|
Коэффициент вымирания |
ER | 3,5 | dB | |||||
|
Глаз Clouser передатчика и рассеивания для PAM4, каждая майна |
3,4 | dB | ||||||
|
Оптически допуск возвращенной потери |
-26 | dB | ||||||
|
Средняя сила старта С передатчика, каждая майна |
-15 | dBm | ||||||
| Приемник | ||||||||
| Линия длины волны | λ | 1304,5 | 1317,5 | nm | ||||
| Порог повреждения,
каждая майна |
THd | 5 | dBm | |||||
|
Средняя сила приемника, каждая майна |
-5,9 | 4 | dBm | |||||
|
Получите силу, каждую майну (OMA) |
4,2 | dBm | ||||||
|
Чувствительность приемника (OMAouter) e, майна ach (максимальная) |
|
-4,4 | dBm | |||||
|
Усиленная чувствительность приемника (OMAouter), каждая майна (максимальная) |
-1,9 | dBm | ||||||
|
ЛОС Де-утверждает |
LOSD | -8,4 | dBm | |||||
|
ЛОС утверждает |
LOSA | -15 | dBm | |||||
|
Гистерезис ЛОС |
0,5 | dB | ||||||
|
Условия усиленной чувствительности приемника |
||||||||
|
Усиленное закрытие глаза для PAM4 (SECQ), майна под тестом |
0,9 | 3,4 | dB | |||||
|
OMAouter каждой майны агрессора |
4,2 | dBm | ||||||
Примечание
1. Среднее получает силу, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Полученная сила под этим значением не может быть уступчива; однако, значение над этим не обеспечивает соответствие.
2. Чувствительность приемника информативна и определена для передатчика со значением dB до 4,9 SECQ.
3. Уравнение 3: RS= Макс (- 6, SECQ-7.9) (dBm), где
RS чувствительность приемника, SECQ SECQ передатчика используемого для того чтобы измерить чувствительность приемника
4. Измеренный с сигналом теста прилегания на TP3 для BER 2,4 E-4
Применения
Соединение центра данных
Совместимость
Совместимость 100% приемопередатчика Hilink оптически: Cisco, Huawei, Ciena, H3C, HP, крайность, плавильня, парча, D-связь, Alcatel, Mikrotik, Finisar, Netgear, Nortel, можжевельник, Ruijie, Zyxel, etc.

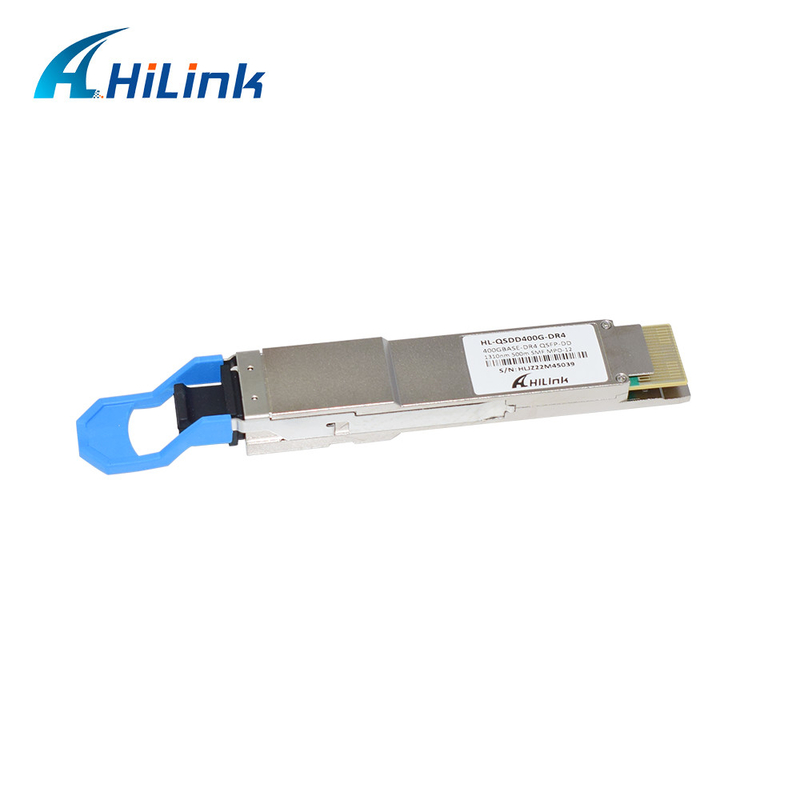

Фото деталей
Преимущество Hilink
1. Hilink установить в 2007, специализирует в этом поле с вокруг 10-летним опытом.
2." кредит лежит в основу, качество первое», все наши продукты ново, мы никогда не использует подержанные компоненты.
3. Наши продукты совместимы с Cisco, Huawei, Ciena, H3C, HP, крайностью, плавильней, парчой, Dlink, Alcatel, Riverstone,
Enterasys, Netgear, Nortel, можжевельник, Ruijie, Zyxel, etc.
4. Мы обеспечиваем 3 лет гарантии для всех наших продуктов от даты пересылки.
5. Весь из наших продуктов получают через CE, ROHS, FCC.
6. Мы также обеспечиваем WDM DWDM CWDM с оптически решениями.
вопросы и ответы
1. Могу я иметь заказ образца? Что ваше MOQ?
Заказ образца поддержан для испытывать качество товаров. 1 часть MOQ.
Смешанные образцы приемлемы.
2. Что время выполнения?
через 1-3 дней после получать оплату для регулярных товаров мы нормально держа в запасе;
Для большого количества, вы получите поддержку и детали от вашего представителя по сбыту HilinkTech.
3. Что грузя путь и сколько времени период?
DHL, UPS, Federal Express или TNT будут приняты согласно вашему варианту. Прибытие нормально принимает 3-5 дней.
4. Что ваша гарантия?
3-летняя гарантия. Вы получите поддержку, замену или возмещение метода.
