Подробная информация о продукте:
|
|
| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | HILINK |
| Сертификация: | CE FCC Rohs |
| Номер модели: | HL-SFP-1.25G-80KM |
|
Оплата и доставка Условия:
|
|
| Количество мин заказа: | 1pcs |
| Цена: | Negotiable |
| Упаковывая детали: | Волдырь упаковывая 10pcs/tray |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 500/week |
|
Подробная информация |
|||
| Тариф данных: | 1.25G | Расстояние: | 80km |
|---|---|---|---|
| Соединитель: | Двойной LC | Wavelengh: | 1550nm |
| Гарантия: | 3 лет | FCC CE: | Поддержка |
| Высокий свет: | DOM модуля приемопередатчика LC SFP,Модуль приемопередатчика 1000BASE 80KM SFP,модуль приемопередатчика 1550nm 1.25G SFP |
||
Характер продукции
DOM модуля LC SFP модуля 1.25G 1000BASE 80KM 1550nm SMF 1.25G оптически
Генерал:
приемопередатчики небольшого форм-фактора 1.25G 80KM Pluggable (SFP) совместимы с согласованием Мульти-поиска небольшого форм-фактора Pluggable (MSA). Они одновременно исполняют с локальными сетями гигабита как замечено в IEEE STD 802,3 и каналом волокна 1x как определено в FC-PI-2 Rev. 10,0. Они RoHS уступчивое и неэтилированное.
Особенности:
До двойных каналов передачи данных 1.25Gb/s
Горяч-pluggable след ноги SFP
передатчик лазера 1550nm DFB
Двухшпиндельный соединитель LC
До 80km на 9/125µm SMF
Приложение металла для более низкого EMI
Одиночное электропитание +3.3V
Диссипация низкой мощности <700mw>
Коммерчески температурная амплитуда рабочей температуры: 0°C к +70°C
Применения:
локальные сети 1.25Gb/s 1000Base-ZX
1,06 канал волокна Gb/s
Переключатели и маршрутизаторы локальных сетей гигабита
Инфраструктура переключения каналов волокна
серия приемопередатчика 1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

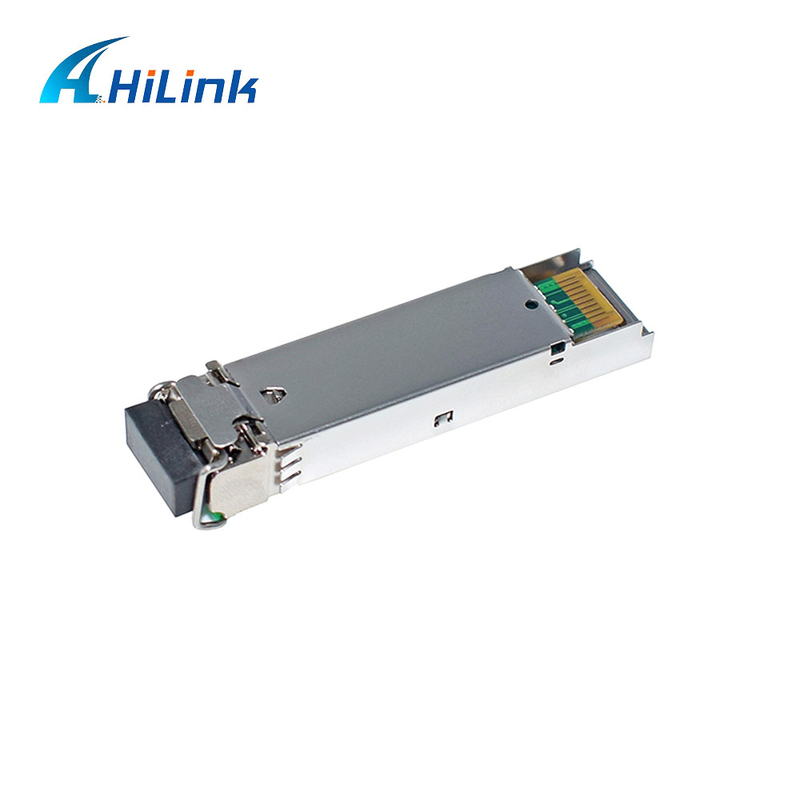

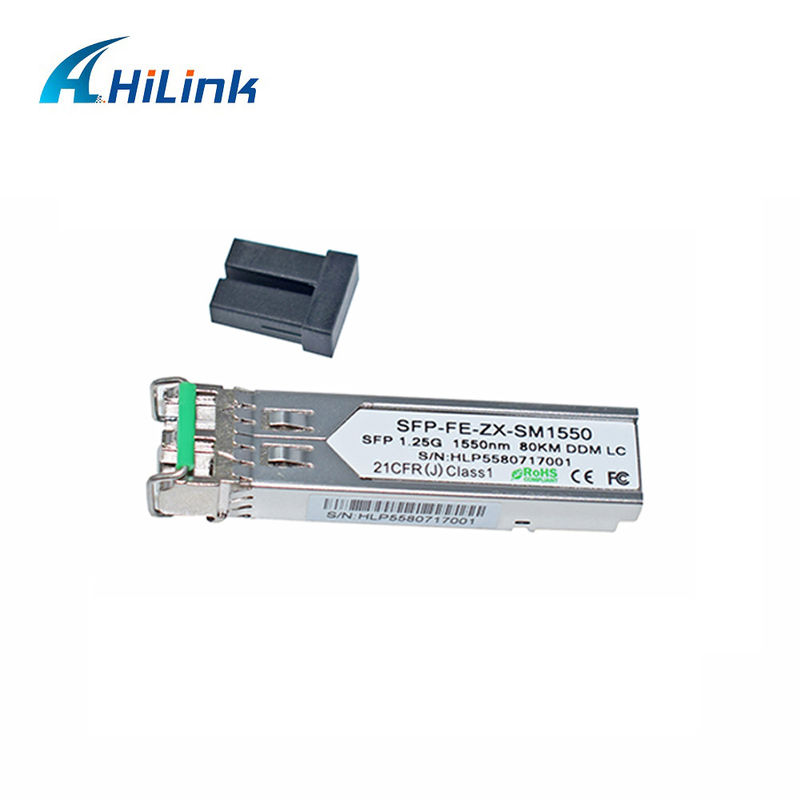

Изображение продукта:
Оптически Os вольт (TOP=25°C, Vcc=3.3) характеристик
| Параметр | Символ | Минута | Тип | Макс | Блок | REF. |
| Подача напряжения | Vcc | 3,00 | 3,60 | V | ||
| Поставка настоящая | Icc | 180 | 300 | мамы | ||
| Передатчик | ||||||
| Импеданс входного сигнала дифференциальный | Rin | 100 | Ω | 2 | ||
| Одиночное законченное качание ввода данных | Vin, pp | 250 | 1200 | mV | ||
| Передайте напряжение тока отключения | VD | Vcc до 1,3 | Vcc | V | ||
| Передайте для того чтобы включить напряжение тока | VEN | Vee | Vee+ 0,8 | V | ||
| Передайте отключение для того чтобы утвердить время | 10 | мы | ||||
| Приемник | ||||||
| Одиночное законченное качание вывода данных | Vout, pp | 200 | 800 | mV | 3 | |
| Время восхода вывода данных | tr | 175 | ps | 4 | ||
| Время падения вывода данных | tf | 175 | ps | 4 | ||
| Недостаток ЛОС | Недостаток VLOS | Vcc до 0,5 | VccHOST | V | 5 | |
| Нормальный ЛОС | Норма VLOS | Vee | Vee+0.5 | V | 5 |
вольты (TOP=25°C, Vcc=3.3) ptical характеристик
Примечания:
1. Не конденсирующ.
2. AC соединил.
3. В прекращение 100 омов дифференциальное.
4. 20 до 80%
5. ЛОС LVTTL. Логика 0 показывает нормальное функционирование; логика 1 не показывает никакой обнаруженный сигнал.
6. Измеренный с DJ свободным от входным сигналом ввода данных. В фактическом применении, выведите наружу DJ будет суммой входного сигнала DJ и ΔDJ.
