Место происхождения:
Гуандун, Китай
Фирменное наименование:
HILINK
Сертификация:
CE FCC Rohs
Номер модели:
HL-10G-SFP-BXD-80KM
10GBASE BIDI 1490/1550nm SFP+ 10G Ethernet Волоконно-оптический приемник Single SFP+ BIDI 10G 80KM
Общий
Модуль однорежимного приемопередатчика серии HLSBxx1XL-CD80 представляет собой небольшой форм-фактор подключаемый модуль для оптической передачи данных, такой как 10G Ethernet.Это с SFP + 20-прицепный разъем, чтобы позволить горячий плагин возможностиМодуль HLSBxx1XL-CD80 предназначен для однорежимного волокна и работает на номинальной длине волны 1490nm или 1550nm.который соответствует лазерному классу 1 в соответствии с международным стандартом безопасности IEC-60825Секция приемника состоит из фотодиода APD, интегрированного с TIA.Конструкции передатчиков оптимизированы для высокой производительности и экономической эффективности, чтобы предоставить клиентам лучшие решения для телекоммуникаций.
Особенности
Поддерживает 9,95 к 11.3Битовые скорости в Гб/с
Коннектор LC Simplex
Отпечаток SFP+ с горячим подключением
Прохлажденные1490nmEMLпередатчик,1550 нмПриемник APD
Прохлажденные1550nmEMLпередатчик,1490 нмПриемник APD
Применяется для8SMF-соединение 0 км
Низкое потребление энергии, < 1.5W
Интерфейс цифрового диагностического монитора
Оптический интерфейс, соответствующий стандарту IEEE 802.3ae 10GBASE-ZR
Электрический интерфейс, соответствующий SFF-8431
Температура рабочего корпуса:
Коммерческая:0до 70 °C
Применение
10GBASE-ZR при 10.3125Gbps
10GBASE-ZW на скорости 9,953 Гбит/с
Другие оптические связи
BIDI ((WDM) SFP-передатчики
| 10G SFP BiDi | SFP+ BiDi 1270 20 км | SFP+ BiDi 20 км Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20 км | SFP+ BiDi 20 км Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40 км | SFP+ BiDi 40 км Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40 км | SFP+ BiDi 20 км Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60 км | SFP+ BiDi 60 км Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60 км | SFP+ BiDi 60 км Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80 км | SFP+ BiDi 80 км Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80 км | SFP+ BiDi 80 км Tx1550nm/Rx1490nm LC |

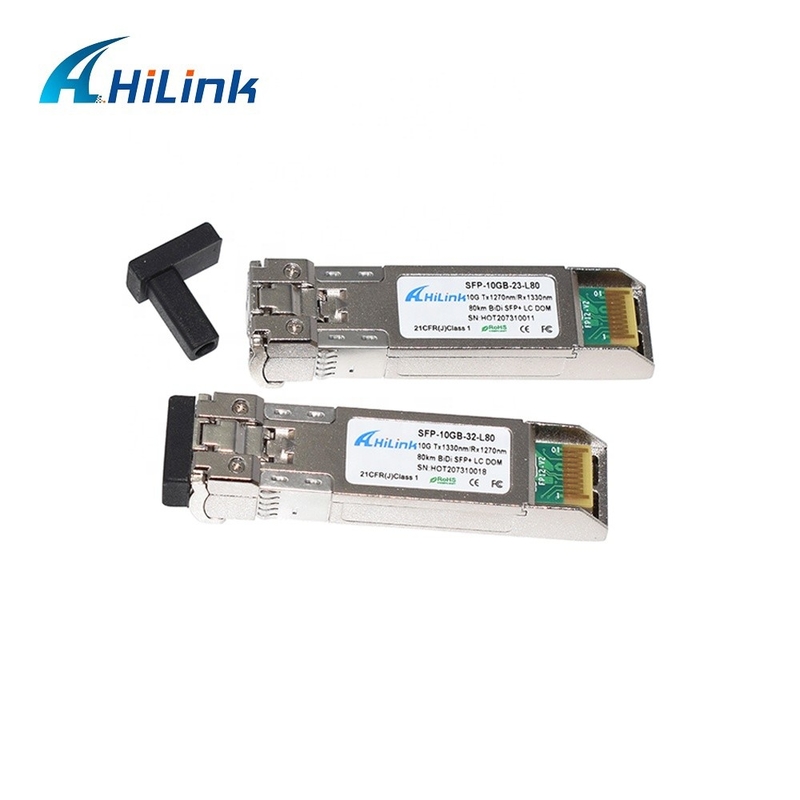

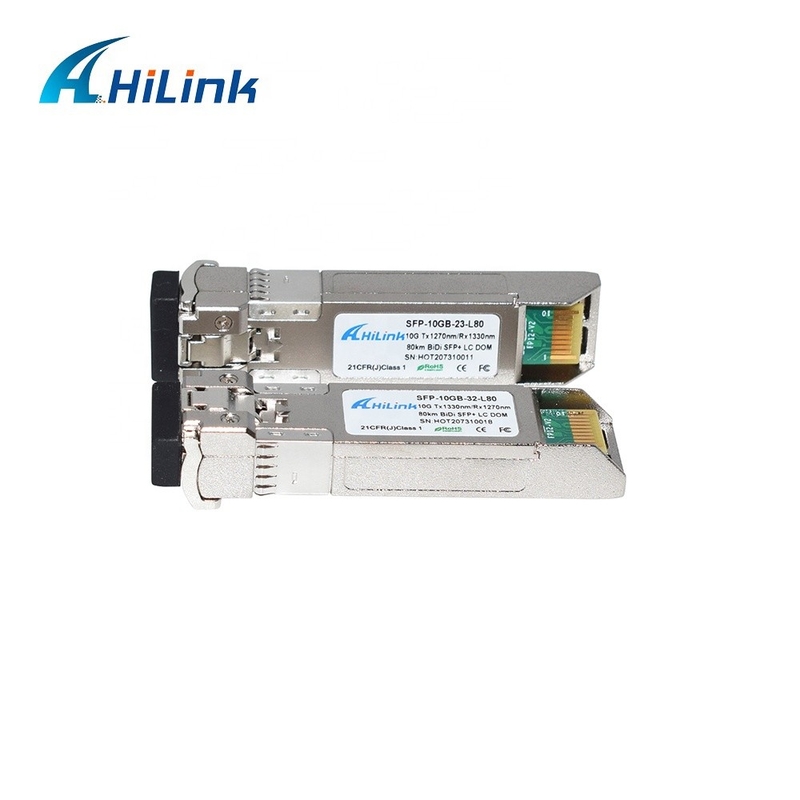

Изображение продукта
ОПтические характеристики(TОП ((С)= от 0 до 70°C, TОП ((I)=-40до80°C, VCC= от 3,13 до 3,47 В)
| Параметр | Символ | Минуточку. | Тип | Макс. Макс. | Единица | Примечание |
| Передатчик | ||||||
| Рабочая длина волны | λ | 1470 | 1490 | 1510 | nm | |
| 1530 | 1550 | 1565 | ||||
| Выходная мощность (включена) | PAVE | 0 | 5 | dBm | 1 | |
| Соотношение подавления в боковом режиме | SMSR | 30 | ДБ | |||
| Соотношение вымирания | Скорая помощь | 9 | ДБ | |||
| Спектральная ширина RMS | Δλ | 1 | nm | |||
| Время подъема/падения (20% ~ 80%) | Tr/Tf | 50 | пс | |||
| Наказание за дисперсию | TDP | 3.2 | ДБ | |||
| Относительная интенсивность шума | RIN | -128 | dB/Hz | |||
| Выход оптический глаз | Соответствует IEEE 0802.3ae | |||||
| Приемник | ||||||
| Рабочая длина волны | λ | 1530 | 1550 | 1565 | nm | |
| 1470 | 1490 | 1510 | ||||
| Чувствительность приемника | PSEN1 | - 22 года. | dBm | 2 | ||
| Чувствительность более 80 км | PSEN2 | - 20 | dBm | 2 | ||
| Перегрузка | PAVE | -7 | dBm | |||
| Указывают на потерю | Папа. | -35 | dBm | |||
| Убытки от актива | Pd | - 24 года. | dBm | |||
| Гистереза LOS | Pd-Pa | 0.5 | ДБ | |||
Примечания:
1Средние показатели мощности являются только информативными, согласно IEEE 802.3ae.
2. Измеряется с наихудшей ER; BER<10- 12; 231 ¢ 1ПРБС.
