10GBASE SFP Transceiver 60KM BIDI SFP+ SMF 1270nm/1330nm DOM LC оптический модуль
Общий
ВHL-SFP10G-UD-60Серия однорежимный приемопередатчик является небольшой форм-фактор подключаемый модуль для дуплексной оптической передачи данных, такой как 10GBASE-LR/LW, определенный IEEE 802.3ae. с 20-прицельным разъемом SFP+ для возможности горячей розетки.
ВHL-SFP10G-UD-60модуль предназначен для однорежимного волокна и работает на номинальной длина волны 1270 нм;CBP-32192-L6Вмодуль предназначен для однорежимного волокна и Передатчик использует множественную квантовую скважину. DFB, который соответствует классу 1 лазера в соответствии с Международным стандартом безопасности IEC-60825.
Секция приемника использует интегрированный детектор InGaAs преамплификатор (IDP), установленный в оптическом заголовок и ограничивающий интерфейс послеусилителя.
Особенности
Симплексный LC-коннектор двунаправленный SFP+ оптический приемопередатчик
Соответствует SFF-8431, SFF-8432 и IEE802.3ae
До 60 км по SMF 9/125um
Два типа:
A:1270nm DFB Лазерный передатчик,1330nm приемник
B:1330nm DFB Лазерный передатчик, 1270nm приемник
Цифровая диагностика соответствует SFF-8472
Температура рабочего корпуса 0oC ~ +70oC
Соответствует требованиям RoHS6 (без свинца)
Применение
10GBASE-LR на скорости 10,3125Gbps
10GBASE-LW на скорости 9,953 Гбит/с
Другие оптические связи
BIDI ((WDM) SFP-передатчики
| 10G SFP BiDi |
SFP+ BiDi 1270 20 км |
SFP+ BiDi 20 км Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20 км |
SFP+ BiDi 20 км Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 40 км |
SFP+ BiDi 40 км Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 40 км |
SFP+ BiDi 20 км Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 60 км |
SFP+ BiDi 60 км Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 60 км |
SFP+ BiDi 60 км Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1490 80 км |
SFP+ BiDi 80 км Tx1490nm/Rx1550nm LC |
| SFP+ BiDi 1550 80 км |
SFP+ BiDi 80 км Tx1550nm/Rx1490nm LC |

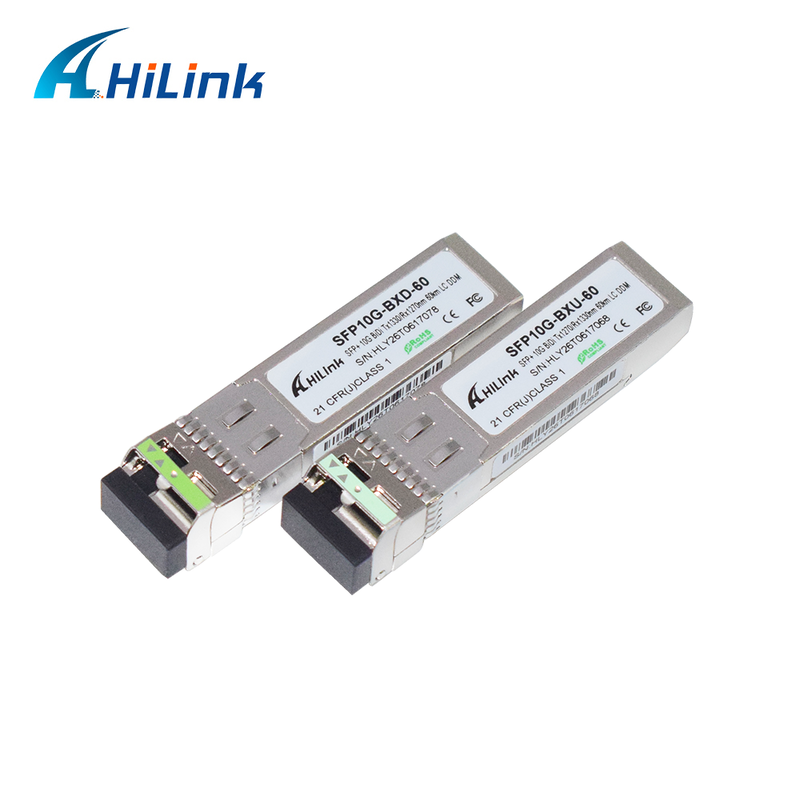

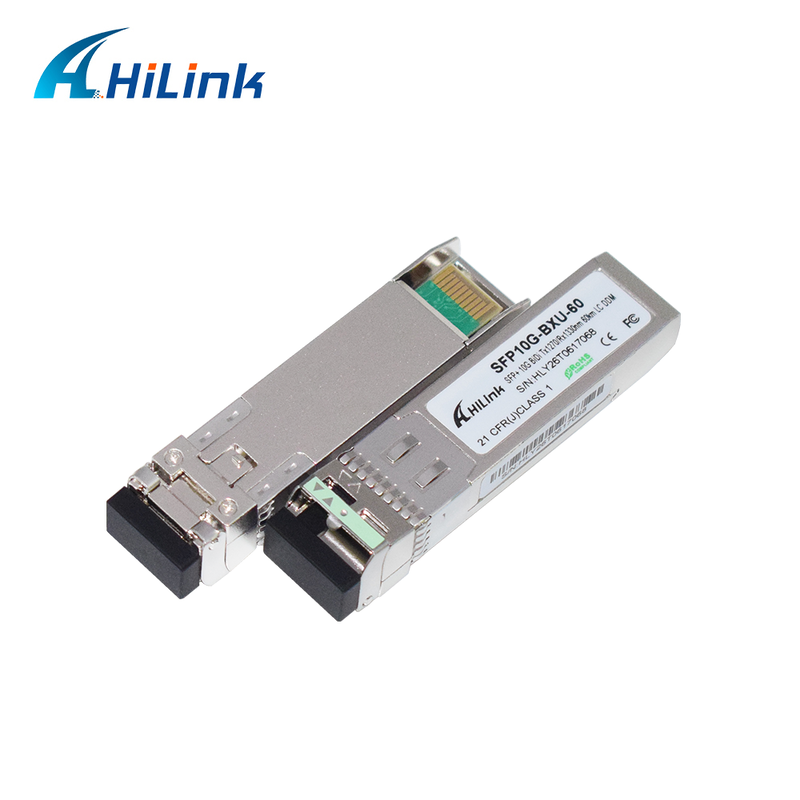

Изображение продукта
ОПтические характеристики(TОП ((С)= от 0 до 70°C, TОП ((I)=-40до80°C, VCC= от 3,13 до 3,47 В)
|
Параметр
|
Символ
|
Минуточку.
|
Типичный
|
Макс
|
Единица
|
Судья.
|
|
Передатчик
|
|
Оптическая длина волны
|
λВ
|
1260
|
1270
|
1280
|
nm
|
|
|
Соотношение подавления бокового режима
|
SMSR
|
30
|
|
|
ДБ
|
|
|
Спектральная ширина ((-20 дБ)
|
Δλ
|
|
|
1
|
nm
|
|
|
Средняя выходная мощность
|
ПОп
|
+ 1
|
|
+5
|
ДБm
|
1,2
|
|
Соотношение вымирания
|
Скорая помощь
|
3.5
|
|
|
ДБ
|
|
|
Маска для глаз
|
|
Соответствует стандарту IEEE 802.3
|
|
Приемник
|
|
Средняя мощность приемника
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Перегрузка приемника
|
ПМаксимум
|
|
|
+0.5
|
dBm
|
|
|
Центральная длина волны
|
λC
|
1320
|
|
1340
|
nm
|
|
|
Счетная стоимость
|
СОD
|
|
|
-22
|
dBm
|
|
|
Указывают на потерю
|
СОА.
|
- Три.5
|
|
|
dBm
|
|
|
Гистереза LOS
|
|
0.5
|
|
|
ДБ
|
|
|
Параметр
|
Символ
|
Минуточку.
|
Типичный
|
Макс
|
Единица
|
Судья.
|
|
Передатчик
|
|
Оптическая длина волны
|
λВ
|
1320
|
1330
|
1340
|
nm
|
|
|
Соотношение подавления бокового режима
|
SMSR
|
30
|
|
|
ДБ
|
|
|
Спектральная ширина ((-20 дБ)
|
Δλ
|
|
|
1
|
nm
|
|
|
Средняя выходная мощность
|
ПОп
|
+ 1
|
|
+5
|
ДБm
|
1,2
|
|
Соотношение вымирания
|
Скорая помощь
|
3.5
|
|
|
ДБ
|
|
|
Маска для глаз
|
|
Соответствует стандарту IEEE 802.3
|
|
Приемник
|
|
Средняя мощность приемника
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Перегрузка приемника
|
ПМаксимум
|
|
|
+0.5
|
dBm
|
|
|
Центральная длина волны
|
λC
|
1260
|
|
1270
|
nm
|
|
|
Счетная стоимость
|
СОD
|
|
|
-22
|
dBm
|
|
|
Указывают на потерю
|
СОА.
|
- Три.5
|
|
|
dBm
|
|
|
Гистереза LOS
|
|
0.5
|
|
|
ДБ
|
|
Примечания:
1Выход подключен к SMF 9/125um.
2Средняя мощность приемника (Min) является информативным показателем, а не основным показателем силы сигнала.
3Измерение с помощью PRBS231-1модель испытания @10.3125 Гбит/с, BER10-12
Размеры упаковки
Совместимость
Cisco, Huawei, MikroTik, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Enterasys, Netgear, Juniper, Ruijie, Zyxel и т.д.
